涂层厚度分析仪

产地: 浙江省宁波市
类型: 其他

加入询盘篮

详细描述

涂层厚度分析仪
产品型号
1、产品型号
型号:  Ux-720 镀层膜厚检测仪
制造厂商:深圳市华唯计量技术开发有限公司
配置
探测器
X光管
高压电源
Ux-720
AMPTEK Si-PIN X-123(美国进口)
美国瓦里安公司进口
Spellman(美国进口)


二、仪器简介
2.1 仪器概述
Ux-720 镀层膜厚分析专用X射线荧光光谱仪是华唯公司经过3年研发,专门针对金属合金、铝型材、塑料等材料镀层分析、达克罗涂覆层分析的普及机型,三重射线防护系统;人性化操作界面;华唯独*的VisualFp基本参数法分析软件,可不用标准样品标定,即可对客户样品镀层膜厚测试、基材成分分析。精心设计的开放式工作曲线功能,特别适用于工艺复杂材料的工厂镀层、涂层的制程控制。
2.2 性能优势
1.独*的VisualFp基本参数法分析软件,可不用标准样品标定,即对样品镀层膜厚进行精准测试
2.除可对金属镀层测试外,还可对合金镀层、铝合金镀层、玻璃镀层、塑料镀层进行精确测量,开创了XRF对镀层测厚的全面技术
3.软件可根据样品材质、形状和大小自动设定光管功率,既能延长光管使用寿命又能充分发挥探测器性能,大幅提高测量精度
4.业内唯*提供开放式工作曲线标定平台,可为每家用户量身定做*佳的镀层分析工作曲线
5.三重射线防护(软件、硬件、迷宫设计),确保操作人员人身安全与意外操作带来的辐射伤害
6.仪器外部对样品微调设计,降低及防止样品放置好后关闭样品盖产生振动而使测试位置发生变化导致的测试不准确性
7.可根据用户要求自行定制测试报告输出格式(Excel、PDF等),符合工厂多种统计及格式要求
8.业内第*家对达克罗涂覆工艺厚度分析的软件方法,完全取代金相显微镜技术在该行业的应用
9.软件对多次测试结果进行统计分析功能
10.业内第*家既可以测试镀层厚度,又可以同时分析基材及镀层成分的XRF
2.3 仪器技术指标
1、仪器尺寸:680(W)x400(D)x390(H)mm
2、样品腔尺寸:300*360*100mm;
3、*低检测厚度:1nm
4、检测厚度上限,50 - 80um(视材料而定)
5、*多测试层数:10层
6、测量时间 :60-200s ( 系统自动调整 )
7、*佳分辨率:见下面探测系统详细参数说明
8、准直器:Φ0.5mm、Φ1mm、Φ2mm、Φ4mm自动切换
9、滤光片:5种滤光片自动切换
10、CCD观察:260万像素高清CCD
11、样品微动范围:XY15mm
12、输入电源:AC220V~240V,50/60Hz
13、额定功率:350W
14、重量:约45Kg
15、工作环境温度:温度15—30℃
16、工作环境相对湿度:≤85%(不结露)
17、稳定性:多次测量重复性误差小于0.1%







三、仪器硬件主体配置

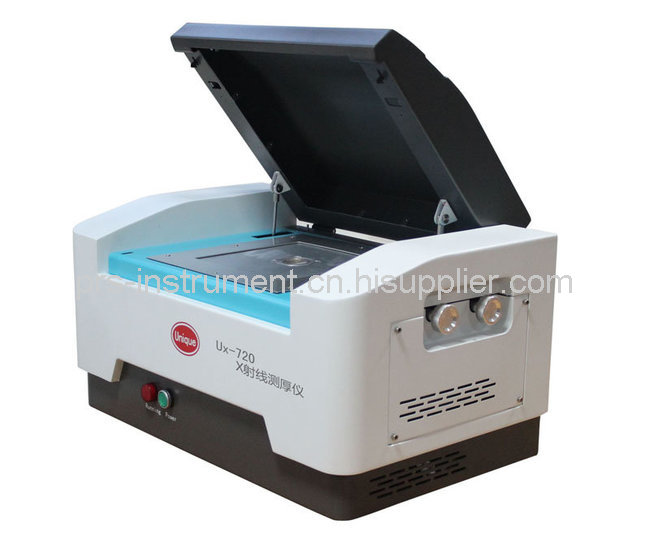

3.1 设备外观

3.2 探测系统

类型:AMPTEK Si-PIN X-123(整套原装美国进口)
Be窗:1mil(0.0254mm)
*佳分辨率:145±5eV
系统峰背比:≥ 6200/1
能量响应范围:1keV — 40keV
推荐计数率:5000cps
3.3 X光管

型号:科颐维(国产)
电    压: 0 ~ 50 kV
*大电流: 1.0 mA
*大功率: 50 W
灯丝电压: 2.0V
灯丝电流: 1.7 A
射线取出角:12°
靶    材:Mo
Be窗厚度:400um
3.4 高压电源

型号:Spellman(美国原装进口)
输入电压: DC +24V±10%
输入电流:4.0A(*大)
输出电压: 0 -50KV & 1mA
*大功率:50W
电压调整率:0.01% (从空载到满载)
电流调整率:0.01% (从空载到满载)
纹波系数:0.1% (P-P值)
8小时稳定性:≤0.05%


3.5 微动平台

载物测试平台,微调装置在仪器外面,结合260万像素的高清CCD,对测试样品进行精确定位,防止样品放置好后关闭样品盖产生振动而使测试位置发生变化导致测试不准确;
3.6 高分辨率CCD

260万像素的高清CCD,可有效的实时观察测试区域状况,并拍下物料照片,作为检测报告的组成部分。
3.7 散热系统

高效三维散热系统,大幅度提供仪器的可靠性、稳定性。
3.8 防辐射安全系统

三重射线防护系统(软件、硬件、迷宫式设计),开盖测试自动警示系统


四、仪器软件配置
4.1 仪器操作软件功能
1、软件界面

2、功能特点
软件具有对多次测试结果的统计功能,极大地方便数据管理。
五、仪器的外围设备
5.1 仪器标配设备示意图

5.2 仪器标配设备参数
5.2.1 计算机
CPU:intel双核     内存:2G
硬盘:500G         显示器:19英寸
5.2.2 喷墨打印机
彩色喷墨印机
5.2.3 仪器随机配件及技术资料
测试薄膜           50片
保险管             五个
保修卡             一份
合格证             一份
仪器操作手册       一本
辐射安全检测报告   一份

六、技术支持及售后服务
1、为客户免费提供操作培训,培训期一*三天。
2、整机保修二年,全国联网售后保修,并终身提供技术服务支持。
3、保修期内的非人为因素仪器损坏,免费维修。
